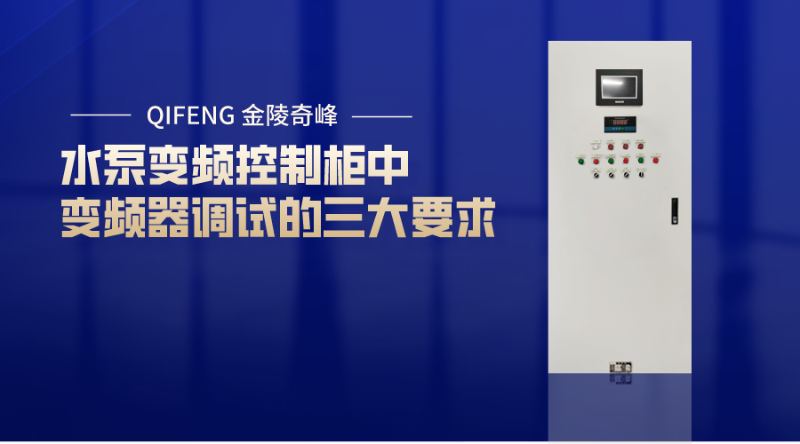

水泵變頻控制柜主要是指調整水泵電機的轉速，并在控制器上顯示水泵的工作頻率。因此，當水泵正常使用時，水泵的水壓在左右擺動，其工作頻率也在不斷變化。水泵具有明顯的變頻控制優勢，特別是在當前的數字趨勢下，水泵運行可以實時傳回控制器，通過通信模塊進入信息平臺進行統計管理，甚至實現自動啟停。今天奇峰小編帶你了解水泵變頻控制柜中變頻器調試的三大要求。

水泵變頻控制柜中變頻器調試的三大要求：

一、通電前的準備工作

先檢查變頻器的接線和接線。

a、檢查進出線主電源連接是否正確可靠。電源電壓等級是否符合要求 變頻器說明書要求連接是否牢固。絕緣層是否損壞。仔細檢查終端排是否松動，是否有短路等隱性故障。接地是否良好。

b、檢查變頻柜內控制電路的進線連接和電壓等級是否符合變頻柜的要求 用要求。連接線連接是否牢固，絕緣層是否損壞，電路板連接插頭是否牢固。

c、 清理變頻柜內雜物，再次確認主電源進線、控制電路線、接地 零線連接是否不當？.嚴禁將雜物放置在變頻器附近，以保持變頻器周圍放置雜物。仔細檢查是否有遺漏的螺釘和導線，以防止變頻器短路。

2.記錄用戶的系統控制要求和管網壓力設置要求。

3.如果變頻柜控制潛水泵，請咨詢用戶了解潛水泵的電機相關參數：額定功率、額定轉速、額定電流等，確認后記錄。如果控制離心泵或風扇，記錄電機銘牌上的參數，以便在設置變頻器程序時準確輸入電機參數，從而實現變頻器保護和控制的準確性。

4.檢查用戶的管網安裝連接是否符合我們的安裝圖紙。如果用戶沒有按照我們的圖紙安裝施工，應特別注意單流閥和檢測儀器的安裝位置。我們應該向用戶陳述不當安裝的利益。先，如果深井潛水泵被控制，在泵停止時不安裝單流閥，管道中的水將回流到井中，這不僅會浪費電能。由于潛水電泵禁止反轉運行，水在回流過程中會導致潛水電泵反向運行，往往會導致潛水電泵內的緊固件松動和機械故障。其次，由于我們的供水管道是一個完全封閉的系統，當管道中的水回流到井內時，管道內會形成類似的真空狀態，我們安裝在管道上的壓力檢測儀器會因管道內的真空負壓反吸而損壞，導致我們的設備因檢測儀器故障而無法啟動。

5.檢查壓力檢測儀器與變頻器的接線是否牢固，連接是否正確。我們的壓力檢測儀表的接線規則：屏蔽線的紅線連接儀表中的紅線，屏蔽線的黃線連接儀表中的黃線，屏蔽線的綠線連接儀表中的藍線。變頻器端子接線規則：屏蔽線紅線連接變頻器反饋端子負端，屏蔽線黃線連接變頻器反饋端子輸入端，屏蔽線綠線連接變頻器反饋端子電源端。

6.檢查泵電機的電機線絕緣是否良好，線徑是否符合要求。先檢查泵電機的三相阻值是否平衡。

二、電氣化后開車前的準備工作

1、關閉空氣開關，觀察變頻器鍵盤顯示屏有無異常顯示，聽變頻器無異常聲音振動或糊味。

2.、建立程序。如果是閉環控制系統，則對系統的閉環控制參數逐一進行設置。確認電動機的參數整定是否正確，變頻器的保護參數值是否設置正確。控制方法是否符合要求。注意，在初始調試過程中，比例增益P不能太大，也不能太小。積分時間T不能太短，但也不能調整太長。

3、我國許多廠家的變頻器。鍵盤顯示屏可根據變頻器鍵盤顯示程序的設置顯示關閉狀態下反饋信號的大小。當我們撥動壓力檢測儀表時，在變頻器鍵盤顯示屏上會看到有一個數值在顯示位置的設置上隨著儀表撥動而改變。這個值是壓力測量儀顯示給變頻器的反饋。在這里，我們可以根據之前用戶提供的網絡壓力設定值，手動將壓力檢測器撥到我們需要的壓力位置。此時要觀察變頻器鍵盤顯示屏是多少值，記錄。我們回到變頻器程序，找到壓力設定程序輸入并存儲我們剛剛得到的值。壓力設定到此為止。

三、通電后啟動時工作

1、出水管上的總閥處于關閉或只開1/3的狀態。如果我們在控制離心泵，我們可以用肉眼看到泵的旋轉方向。如果發現旋轉方向不正確，可以在關機后調整方向。如果我們對深潛泵進行控制，因為水泵機組在地下井水中我們看不到它的旋轉方向，但我們可以啟動潛水泵，觀察水泵的工作電流和運行聲音。如果聽不到井里的流水聲或者出水量小，壓力檢測儀表沒有看到壓力上升或上升，電流表顯示電流較大，而且運行聲音也較大，說明我們潛水泵的方向可能不對。調整電動機的電源線，再次啟動，比較兩次的差值，水量大，壓力表顯示壓力能迅速上升并能達到我們的設定值，運行電流穩定，運行聲音正常。2、如果變頻器驅動潛水電泵出現啟動困難的情況，先要檢查泵的指標參數值輸入變頻器程序是否正確。是否在變頻器的額定應用范圍內，特別是有關啟動。B、保護值的整定是否適當，適當提高保護。C.適當提高變頻器的起動頻率。D.適當提高變頻器的起動轉矩。E、降低變頻器的頻率載波頻率值在2.5～4.0KHz，從而提高有效轉矩值。F、減少啟動時間。G.測量輸入R、S和T的三相電壓是否滿足啟動要求。H、測量逆變器直流環節的P、N端直流電壓值要滿足線路電壓的1.35倍，即1.35 UMAX。I、斷電后，如內部充電指示燈熄滅，檢查驅動電路插件接觸是否良好，面板電路插件觸點是否良好。J、在調試過程中，一旦發生參數整定類型的故障，變頻器就不能正常運行，一般可以根據說明書修改參數。簡單的方法是將變頻器的所有參數恢復到出廠值，然后按步驟進行復位。如果仍難以啟動，需要先切斷電源。然后將潛水泵的電機線從變頻器上拆下，并重新測量一遍，確認其性能正常后，再將泵電機線直接連接到空氣開關的下部。且潛水泵的電機線較好要經過電流互感器，以便于觀察液下泵的起動和運行電流值。備好后，一次關閉空氣開關，時間約為3~10秒。同時觀察電流表的電流顯示值。如果起動電流在理論范圍內，我們可以再次合上空氣開關30秒左右，進一步觀察。般情況下，我們應在三次關閉時將時間延長到5～10分鐘，并隨時觀察潛水泵的工作電流。如果運行正常，這說明潛水泵葉輪部分有點澀，轉動稍有阻塞。然后再確認潛水泵正確的運行方向，如果條件允許我們可以讓泵運行一段時間，運行中，我們可以把它連接到變頻器上，讓變頻器來控制它的運行。

3、先確定變頻器的壓力整定值是否符合用戶要求，啟動變頻器驅動水泵，隨著變頻器頻率的逐漸提高，水泵的轉速也在不斷提高，壓力檢測儀表的壓力指針開始緩慢上升，壓力表指針上升到預設壓力值位置時開始逐漸穩定。此時，變頻器鍵盤顯示屏上運行的電機的頻率開始變化，較后穩定在某個頻率值上略有波動。這時，我們就可以逐漸打開管道上的總閥，壓力表的指針開始下降。變頻器顯示屏上的頻率值開始上升，說明泵在加速，經過一段時間的泵送，管道中的水壓會逐漸升高，較后會穩定在我們預設的壓力值上。

4、如果壓力測量儀表指針擺動頻繁，我們先將壓力表下部的三通旋塞閥關閉到適當的位置。如果指針仍在緩慢擺動，而逆變器鍵盤的顯示屏上的頻率頻繁變化，那么問題是我們的比例增益P和積分時間T都沒有設置正確。現場運行時進行調整，并逐步調整到系統的穩定性和合理性。如果水表本身抖動劇烈，說明水表安裝位置的供水管振動太大。解決的辦法是：用一根細管子延長測壓儀即可省去。

5、觀察變頻器和水泵的運行電流是否穩定，變頻柜內的溫升情況，如果變頻柜內部溫度過高，可以將柜后面的門拆下，保持柜體有足夠的通風散熱空間。電機電纜溫升是否在合理范圍內。

6、迅速關閉或打開出水管上的閥門，觀察壓力跟蹤和系統壓力反饋的穩定性，是否有振蕩現象，我們可以觀察逆變器鍵盤顯示屏上反饋量的變化，是否大、小、不夠穩定，那么：或增加積分時間或降低比例增益。要注意：觀察振蕩現象，不能根據變頻器的輸出頻率來判斷。其次，要注意觀察系統的反應是否過慢，當反饋量（即管道壓力）急劇增大或減小時，系統能否及時恢復，如果恢復時間過長，則：縮短積分時間或增加比例增益。如果壓力跟蹤良好、穩定，沒有大的波動，就意味著我們的調試工作是合格的。
