PLC電氣控制柜布置和結構設計的5大要點

返回列表 來源: 金陵奇峰 發布日期: 2022.05.26

PLC電氣控制柜可完成設備自動化和過程自動化控制,實現很好的網絡功能,具有性能穩定、可擴展性強、抗干擾性強的特點。它是現代工業的核心和靈魂。PLC控制柜和變頻柜可根據用戶的需要設計,滿足用戶的要求,并可與人機界面觸摸屏配套,達到操作方便的目的。今天奇峰小編帶你了解PLC電氣控制柜布置和結構設計的5大要點。

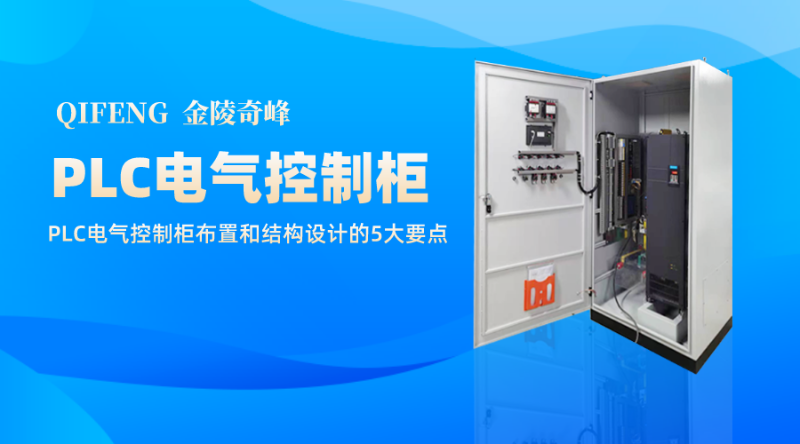

PLC電氣控制柜布置和結構設計的5大要點

PLC電氣控制柜的布置和結構設計要點:

1、柜型選擇

適用于裝有PLC的柜式。通常選用固定柜,門板為整扇門的柜體類型,如KB柜、10折柜、16折柜。GGD柜、固定隔墻柜、抽屜柜不適用。由于PLC柜內的元件基本上都安裝在整個板上,如果采用柜門劃分的柜式,安裝調試不方便。如果需要選擇GGD機柜,則需要進行非標設計,將儀表門、前門和下通風門組合成一個整體門,并取消機柜框架上的前后橫梁,以便于安裝和維護。

2、機柜通風系統設計

機柜通風方案采用前門下進上出的形式,后門無進、出風口。進風口和出風口分別設有防塵通風過濾器,外形尺寸320mm×320mm,進風口和出風口面積約008m2。由于PLC機柜中的元件發出的熱量較少,因此可以采用自然對流。如果要加快風速,可以在門板上半部分的出口過濾器上安裝一臺軸流風機向外排氣。機柜頂蓋無通氣孔,無孔頂蓋安裝。

3、線槽規格的選擇

線槽的規格很多。常用的線槽寬度為25mm、40mm、60mm、80mm和100mm,高度為40mm、60mm、80mm和100mm,顏色為灰色。

線槽的選擇原則通常是根據穿過線槽(包括絕緣層)的導線體積之和約為線槽容量的80%來選擇線槽的規格,剩余空間便于電線散熱。在計算時,可以使用橫截面關系,即導線(包括絕緣層)的橫截面之和約為線槽橫截面的80%。

一般情況下,對于大于6平方米的電纜,不適合使用線槽來管理線束,但有時為了柜內布置整齊美觀,特殊電纜,如網絡電纜、組件預制電纜等也放置在線槽中。裝配設計中應特別考慮。線槽應根據線徑和彎曲半徑選擇,電纜應整齊放置在線槽內。

4、組件布局原則

機柜內組件的布局一般是從上到下、從左到右。便于操作和維護。經常操作或維護的部件應安裝在易于觸及的位置。在高度方面,盡量將其安裝在距地面400mm至1800mm的高度范圍內。如果組件較多,不經常操作的組件(如直流電源)可安裝在機柜2000mm左右的高度,底部組件的安裝位置離地不能低于200mm,否則不能進行現場接線。布置時避免線槽內導線重復纏繞,注意節約成本。

A.穩壓電源布置

穩壓電源無需定期維護,是加熱裝置,布置在機柜頂部,便于散熱。布線較少,線槽寬度可為40mm。整個機柜應考慮線槽深度,與布線量較大的線槽相同(下同)。穩壓電源邊緣與線槽之間的凈距離約為30mm 。

B.PLC和每個單元布置在CPU單元附近,較好是干擾較小的專用單元和輸入單元。對于外部電路的電磁接觸器和繼電器,其線圈和觸點是干擾源,因此應與PLC分開配置。(約100mm以上)。

此外,該模塊是PLC系統的主要部件,需要經常調試和維護,應安裝在便于操作的位置。安裝模塊時,從左到右排列,便于擴展。有許多信號線。一般選用80mm寬的線槽。機架上端與線槽的凈距約為30mm,機架下端與線槽的凈距約為80mm 。

C.斷路器的布置和安裝高度應便于操作,周圍不應有妨礙操作的裝置。一般選用60mm寬的線槽,斷路器上下邊緣與線槽的凈距離約40mm。安裝時從左側布置,便于擴展。

D.繼電器和端子排的布置

繼電器和端子排一般布置在機柜的前部和下部或機柜的后部。端子排優先縱向布置,內外線槽盡量分開,如圖2所示。考慮到布線習慣(左手拿電線,右手拿工具),端子左側的接線槽一般為客戶預留,以方便外部電線的接入,右側的接線槽用于內部電線管理。如果空間狹小,兩列端子還可以共享一個內部插槽或一個外部插槽。盡量不要在內部和外部共享中繼(字符串除外),否則會給管理帶來不便。線槽寬度應根據繼電器和端子的數量合理選擇。對于外線,由于現場進線一般含有備用芯線、屏蔽層等,線徑相對較粗,應選擇盡可能大的外線槽。

E.交換機和光纖箱的布置

交換機和光纖箱一般布置在機柜下部。預留的布線空間應充分考慮網線和光纖的彎曲半徑,彎曲半徑應盡可能大,以便于現場網線和光纖的接入。

F.機柜內照明

照明燈具安裝在機柜頂部,由門控開關控制。一套用于單面布置,兩套用于前后雙面布置。開門時燈亮,關門時燈滅。

G.接地系統

① 接地母線

在PLC系統中,所有配備PLC設備的控制柜均應配備PE保護接地母線和te抗干擾接地母線。PE保護接地母線用于連接機架、電源等設備的PE接地點,直接與機柜連接。Te抗干擾接地母線與柜體絕緣,用于外部信號電纜的屏蔽和接地。

② 機柜接地

用于安裝元器件的安裝板等結構件應與機柜框架可靠固定,使用的連接器應墊有爪形彈性墊,爪形彈性墊從安裝板底部用黃綠線引至PE排。機柜轉動部分的接地應使用銅編織帶連接至機柜框架。

③  機架接地

機架上有專門用于連接PE的接地螺栓,用于將機架連接到PE總線。連接PE母線導體的較小截面為2mm2 。

5、機柜布置和結構設計

根據上述布置原則,結合原理圖和機柜清單,繪制機柜布置圖。無論是機柜、元器件、線槽等輔助材料,都需要采用較大外形尺寸,并按1:1的比例繪制。布置圖完成后,應根據構件的位置和安裝方式進行安裝板的結構設計。安裝板的材料通常為鍍鋁鋅板,厚度為2.0mm~3.0mm。
