隨著時代改革的創新發展，科技的進步，機器也在不斷創新。一款機器有好幾種，雖然每款機器外形不同，用途不同，生產廠家不同，但它的變頻器使用方式都是大同小異的。江蘇奇峰電氣制造有限公司專注生產變頻器控制柜廠家，今天奇峰小編就來介紹變頻器控制柜 中變頻器運行的4種控制方法。

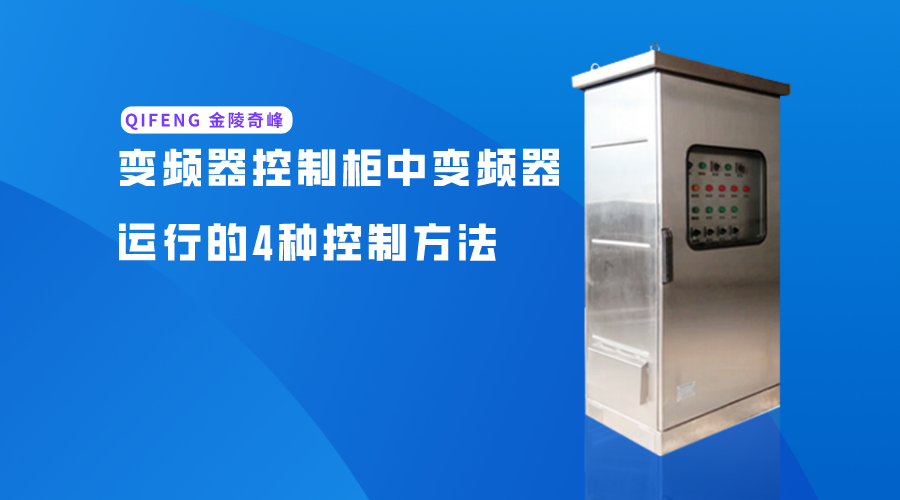

變頻器控制柜中變頻器運行的4種控制方法

一、變頻器主電路的接線方法

R、S、T這三個接線端子是變頻器電源的進線端， 連接三根火線。U V W是出線端接需要控制的電機。 單相220VV變頻器、三相220V、三相380/480V、對于三相690V等多種電源規格的變頻器，我們需要根據變頻器規格選擇合適的電源和斷路器。將輸入電源接到變頻器的L1、L2(單相220V)或者R、S、T端子。一般來說，斷路器和變頻器之間沒有接觸器。如果添加接觸器，還應注意不要使接觸器移動或頻繁。此外，為了優化功率因素，減退干擾，可以在輸入側添加交流輸入電抗器和噪聲濾波器，可以根據需要和使用場合選擇是否添加。輸入側連接完成，將三相電機連接到變頻器的輸出端子U、V、w上。需要注意的是，電容器或浪涌抑制器不能添加到變頻器的輸出側，否則會損壞變頻器。使得接地端子可靠接地，使得設備和人員的防護。

二、控制方法類型

1.面板控制方法：這種控制方法是通過變頻器面板啟停變頻器來修改頻率。

2.通過外部控制器或儀器進行控制。該控制方法主要通過控制器，給變頻器啟停信號和頻率信號，根據不同的信號類型可分為兩種。一種是開關量信號和模擬信號，另一種是通信數字信號。

三、控制電路接線

面板控制接線：面板控制簡單，接線少。變頻器的使能端子接線。采用何種控制方法，都先使能變頻器！電位器接線，如果面板按鈕不太方便，那么你可以使用電位器來調整頻率，一些變頻器的面板已經安裝了電位器，有些沒有安裝，但預留了電位器接線端子！外部控制器或儀表控制的接線方式：根據信號類型的不同接線方式也有所不同。

1.通過開關量和模擬量控制的接線模式，需要連接使能終端并啟動終端。頻率給定的終端通常是電流或電壓信號。如果是pld調整的閉環控制，則需要將外部傳感器信號連接到變頻器的信號采集終端。

2.依靠通信方式控制變頻器的接線方式需要連接使能端子，通信電纜可以連接變頻器和通信伙伴的通信口。

四、變頻器參數設置

1.面板控制參數：電機功率；控制方式：面板；頻率給定方式：面板/電位器；頻率上下限；不同的變頻器參數有細微差別！

2.開關量和模擬量控制方式參數：電機功率；控制方式：遠程，頻率給定，外部模擬量；外部模擬量通道。根據接線而定，接的是哪一路就選那一路；外部模擬量通道信號類型。根據plc輸出的模擬量信號類型確定一般有電流和電壓信號，信號范圍是多少根據實際plc模擬量輸出通道決定，常用4至20ma，0至10v；plc一側需要寫控制程序。

3.數字量通訊信參數：電機功率；控制方式：通訊；通訊地址：也可以說是站號；通訊協議：使用變頻器和plc都支持的通訊協議；plc一側需要寫通訊程序！

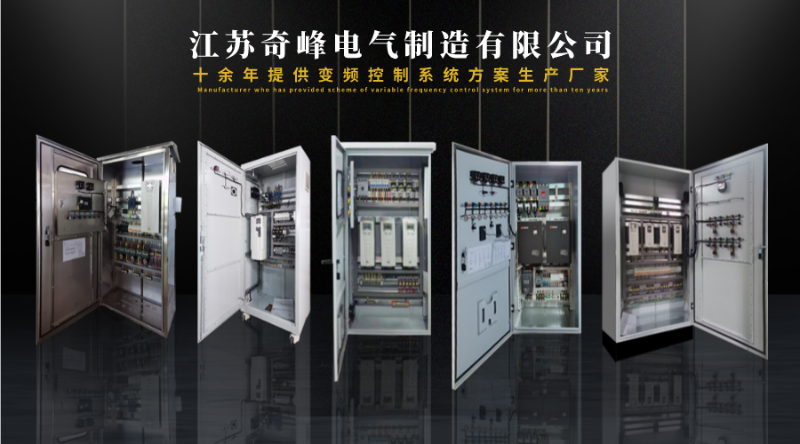

江蘇奇峰電氣制造有限公司位于江蘇省南京市江寧區谷里工業園，十余年致力于為顧客提供變頻器控制柜技術咨詢。企業將進一步健全集新產品開發、設計方案、生產制造、檢驗、質保期、市場銷售、售后維修服務為一體的運營管理體系，并創建科學研究、健全、標準、效率的公司運行體制。
