一般來說低壓成套配電柜基本有固定式低壓配電柜和抽屜式低壓開關柜兩大類。在其中較為普遍的固定式的低壓配電柜有PGL和GGD，零件柜低壓配電柜有MNS和GCS、GCK。今天帶大家主要了解金陵奇峰GGD型低壓配電柜組成結構：

GGD型固定式低壓配電柜歸屬于單雙面實際操作、兩面檢修的配電房設備。其型號規格的含意為：G—溝通交流低壓配電柜；G—電氣元件固定不動安裝、固定不動布線；D—電力工程用柜。

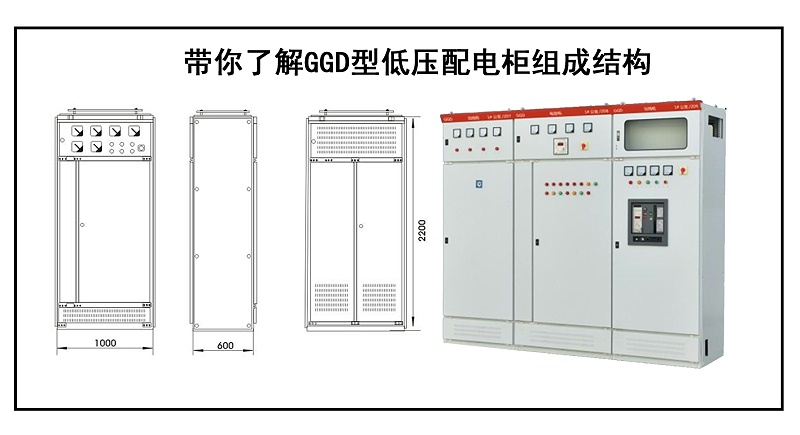

1. GGD型低壓配電柜的外觀設計如圖所示。柜子采用8MF冷拉型鋼部分電焊焊接拼裝而成，架構上面有安裝孔，可融入各種各樣電子器件安裝；
2. 柜子門采用總體一門或不一樣雙開門構造，柜體后邊采用對稱式雙開門構造。
3. 柜子門附近均加上硅橡膠密封條，可避免 與柜體立即撞擊，防水等級為IP30，柜子門采用熱鍍鋅傳動軸式門鉸鏈與架構頸鏈，安裝、拆裝便捷；柜體上端有一個側門，用以安裝各種儀表盤、顯示燈、自動開關等；
4. 柜體的下邊、后上端和頂端均有不一樣總數的排熱槽孔，當柜里電氣元器件發燙后，總數升高，根據上方槽孔排出來，而冷氣不斷由下方槽孔填補進柜，使密封性的柜體由上而下產生一個當然的通風道，做到排熱的目地；
5. 主母線列在柜的上端后才，采用的ZMJ型母線夾是用高阻熱合金制品熱塑性成型，沖擊韌性高、介電強度能好，長期性容許溫度可做到120℃，并設計方案成樂高積木組成方式，安裝應用十分便捷；
6. 閘刀開關的操動組織為十字軸式的轉動組織，搖桿能夠拆裝，實際操作方位為上下轉盤式，實際操作便捷；
7. 配電箱的零部件按控制模塊基本原理設計方案，尺寸及打孔規格均按基礎變位系數E=20毫米轉變，柜里安裝件均熱鍍鋅防銹處理不銹鋼鈍化；
8. 柜里的安裝件與柜體架構間用接地裝置擠壓絲錐螺栓連接，組成詳細的保護接地電源電路；
9. 柜體采用聚酯桔形烘漆噴漆，去除眩光，粘附提升。

GGD型溝通交流低壓配電柜具備按段工作能力高、動耐熱性好、電氣設備計劃方案靈便、組成便捷、防水等級高特性。GGD型配電箱按其分斷能力的尺寸可分成Ⅰ、Ⅱ、Ⅲ型，較大分斷能力各自為16、30、50kA。其主電路原理計劃方案有126種，能夠考慮各層面的要求。
