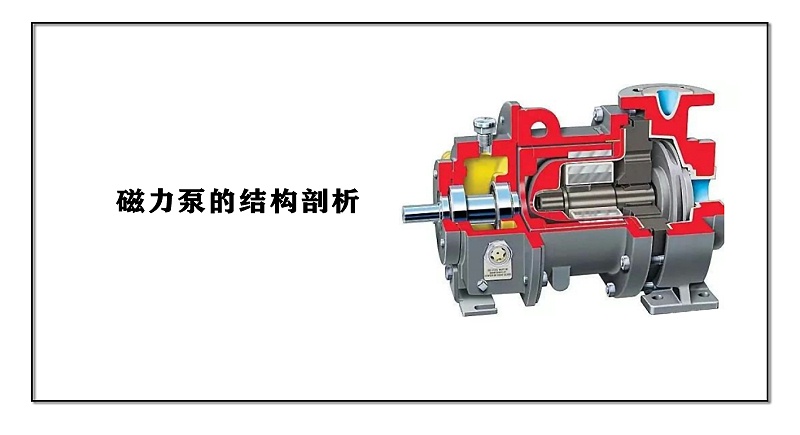

磁力泵的構造及構成磁力泵的各構件：磁力泵由泵，磁力傳動系統器及其電機三個一部分構成，而磁力傳動系統器又從外磁缸，內磁缸及不導磁的防護套構成。磁力泵的構造都類似。關鍵看誰的磁鐵的帶磁能維持多長時間。今天跟著奇峰小編來了解磁力泵的結構剖析。

現階段，可供磁力泵采用的永磁材料較多，常見的有ALNICO、鐵氧體磁芯及稀上永磁鐵氧體衫鉆SMCO5（通稱1：5），SM（CO，CU，F(xiàn)E，ZR）7.4（通稱2：17），ND－FE－B等。

在其中永磁材料原材料先選擇采用，強大的是鉸鐵硼ND－FE－B，其較大 磁能積達到28X104T·A／M之上，內察磁能積超出1120KA／M，倍受青睞。但其工作中溫度不可以超出120℃高溫標準下可采用衫鉆永磁鐵氧體，SM（CO，CU，F(xiàn)E，ZR）7.4的磁能積約為192X103T·A／M，其工作中溫度可達到300℃。

下列是市面上普遍的不一樣種類的磁力泵詳細構造：

1、罩殼一部分：由泵殼、泵蓋等構成，它承擔泵的所有壓力；泵殼離心葉輪水力發電方式合乎API685規范，是磁力泵水力發電特性的關鍵定性分析零部件，其作用是逼迫液態轉動，進而將傳動裝置的機械動能轉化成液態動能。

2、轉子一部分：分成泵軸上安裝的旋轉零件和轉動軸上安裝的旋轉零件。泵軸是安裝離心葉輪和內轉子及傳送扭距的關鍵零件。

泵軸上安裝的旋轉零件由離心葉輪、滾動軸承、扭力環構件、內磁轉子構件等再加上泵軸自身構成與物質觸碰的轉子一部分。

轉動軸上安裝的旋轉零件從外磁轉子構件、滾柱軸承、轉動軸聯軸器等再加上轉動軸自身構成與氣體觸碰的轉子一部分。

3、聯接一部分：由聯接架、滾動軸承箱等一部分構成起聯接支撐點功效的靜止不動聯接件。滾動軸承、聯軸器和止推盤：是泵轉子系零件的支撐點和準確定位零件。

4、傳動系統一部分：泵與傳動裝置選用脈沖阻尼器式延長聯軸器構件聯接，維修時，只需將聯軸器正中間脈沖阻尼器卸掉，就可以開展磁力泵的維修。

5、內、外轉子：內、外轉子配套設施應用，一同產生磁力泵的磁傳動系統構件。

6、防護套：防護套是能完全完成磁力泵徹底無滲漏這一有點兒的零件。

因?yàn)楸幂S與物質觸碰，因而原材料規定是耐蝕性，加工精度高，抗壓強度高或根據熱處理工藝方式 提升原材料的抗壓強度。

磁力泵的帶磁聯軸器和泵殼結合為一體，因此 結構緊湊，檢修便捷、環保節能。泵的帶磁聯軸器能夠?qū)鲃?dòng)系統電動機具有超重維護的功效。
