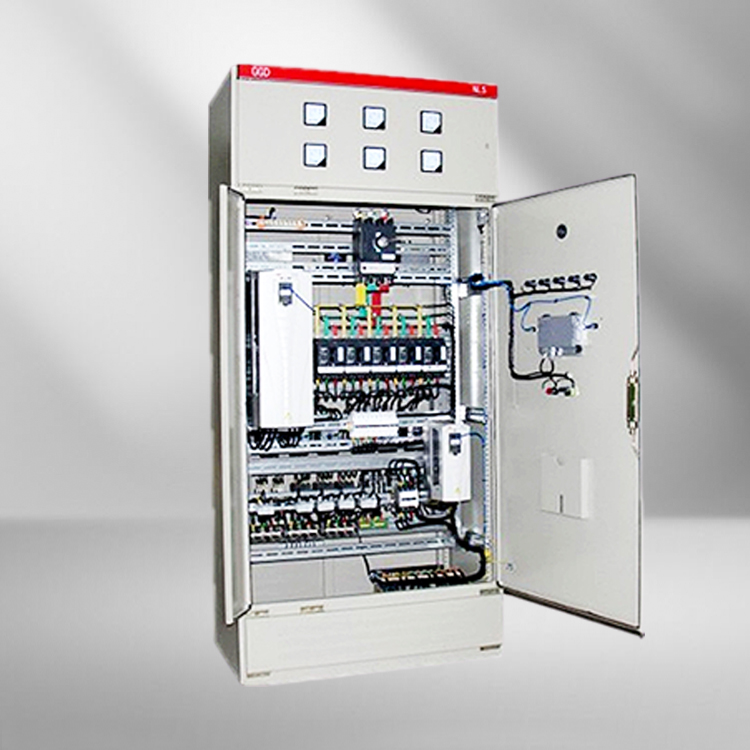

金陵奇峰ABB變頻控制柜主要用于控制和調節三相交流異步電機的速度，并以其穩定的性能、豐富的組合功能、高性能的矢量控制技術、低速高轉矩輸出、良好的動態特性及的過載能力，在變頻器市場占據著重要的地位。

金陵奇峰變頻控制柜廣泛應用于城鄉各種自來水供水系統。高層建筑供水、生活用水和消防用水、工業用水的閉環恒壓供水。鍋爐補水泵、熱力供暖循環泵自動控制。農田灌溉、噴泉控制。空調控制和冷去循環水控制。水廠、泵站、石油化工行業的流量和二次加壓控制。各種節能改造和各種對調速性能要求高的生產線等場合。各種要求恒壓供氣的場合。

變頻控制柜產品特性：

根據《恒壓供水系統》的要求，我們采用恒壓控制儀表作為本系統的控制核心。在現場控制層，現場各設備信號輸入到恒壓控制儀表，通過邏輯運算和數據轉換成為控制信號，由輸出單元輸出信號，控制設備動作。另模擬量信號輸入變頻器的模擬量輸入模塊，實現影響工藝參數的重要信號連續收集。

一、其各種信號如下

1．控制信號

a)根據控制信號啟動/停止整個系統；

b)水泵接向變頻的開關量；

c)進水壓力等模擬量

2．被自動控制的工作對象

 a)水泵電機接向變頻的開關量控制；

 b)變頻器的啟停開關量控制；

c)故障信號指示；

二、控制功能

1．自動控制：

依據：a)水泵的開和停根據系統設定的管網壓力；

          b)變頻器的輸出頻率根據輸出壓力；

  控制方法：

控制柜通過面板的旋鈕設定為自動控制方式。根據需要設定出水口壓力參數。自動控制是根據總出水壓力來控制變頻器的輸出頻率。當管網用水量增加，管網壓力減小時（沒有達到設定的目標壓力），變頻器輸出頻率增加，提高水泵轉速，進而增加管網壓力，如果一臺泵50HZ頻率工作，管網壓力仍舊達不到設定值，則系統會將此泵切換到變頻運行，同時變頻啟動二臺泵，如果二臺泵50HZ頻率工作，管網壓力仍舊達不到設定值，則系統會將二臺泵切換到變頻運行，同時變頻啟動三臺泵。當管網用水量減少，管網壓力增大到設定的目標壓力，變頻器輸出頻率減小，降低當前變頻運行泵的轉速，減小管網壓力，如壓力仍舊上升，則系統會停掉當前運行的工頻泵。用變頻泵繼續維持管網壓力。當系統工作在運行低峰時（即管網水流量為0時）變頻器將輸出頻率小值(16HZ)來維持管網恒定壓力，如一段時間后管網水流量沒有變化仍為0時，則系統自動停機休眠。直到管網水流量增加，系統會被重新喚醒。系統休眠時整個系統幾乎不消耗能源，所以本系統又具有十分優良的節能效果。控制柜具有缺水保護功能，當進水管網水位過低時，系統會自檢停機并作出警報。

2．手動控制：

當變頻器發生故障時，可切換到手動控制方式啟動/停止泵。另外控制柜設急停按鈕，當系統故障時候，可以快速停止系統工作。

三、變頻控制柜優勢

1、采用國內外品牌的變頻器。電力設備集成商－金陵奇峰根據客戶需求，采用ABB變頻器作為我司控制柜的核心器件，設計、制造具有金陵奇峰特色的變頻控制柜。

2、金陵奇峰的變頻控制柜從設計，到元器件的選取、成套裝配，每個環節嚴格按照國家3C質量認證，嚴格把關，高質量、嚴要求的對設計、采購、生產、檢驗、出廠的每一道工序做出嚴格的質量管理和跟蹤。

生產前，我們的工程師會根據客戶提供的圖紙及要求、變頻柜工作的現場環境（溫度、濕度、電磁輻射等級、防爆等級等）；電機的具體參數如產地、額定電流、額定電壓、相數，電機的負載類型、工作制式；電機的啟動方式；變頻柜拖動電機的數量、控制柜的控制方式，如手動/自動、本地/遠程；深入了解傳動機械的機械特性，然后綜合考慮選用哪些品牌的那個系列的變頻器做為電力拖動的核心器件，綜合的考慮后設計電氣原理圖，設計中，對于其中可能出現的干擾，做一些抑制措施，如加裝進出線電抗器，和隔離變壓器、對于傳感器使用屏蔽電纜、變頻器單獨接地，部分的根據控制柜安裝的地點加裝防雷、浪涌保護措施，等其它的保護措施。

電氣控制原理設計完畢后，我們有針對性的進行電氣工藝設計，包括電氣布線，元器件的安裝位置布局，還有電氣柜體的鈑金設計，根據使用的環境的溫度、濕度考慮是否加裝溫控散熱風扇，還有是否有爆炸性氣體，等綜合的選用柜體的材質，防護等級等。

變頻控制柜內其它主要元器件的選用

我公司的變頻控制柜選用國內外具有良好品牌聲譽和質量的廠家，如接觸器主要選用施耐德、正泰等品牌、斷路器主要選用施耐德、正泰等品牌，指示燈、按鈕也選用施耐德、正泰的品牌，中間繼電器等也選用正泰、施耐德、歐姆龍等質量的品牌， PLC選用西門子品牌。良好的設計加上可靠的元器件是確保我們控制柜質量的重要保證。我們一般做了工頻和變頻互相切換功能，當變頻器出現問題時，可以切換到工頻運行狀態，提高了事故的應對的靈活性。自耦變壓器采用正泰的產品，針對不同的客戶要求，選用不同的配置，如果客戶注重質量和穩定，對于工程造價稍有余量，我們的元器件一般選用施耐德，變頻器選用ABB，施耐德；

江蘇奇峰電氣制造有限公司坐落于六朝古都，文化底蘊濃厚的南京。公司是一家集研發，生產，銷售為一體的新型企業。自成立以來，一直致力于水泵及水泵系統解決方案自動化控制系統的領域的研發及生產。
