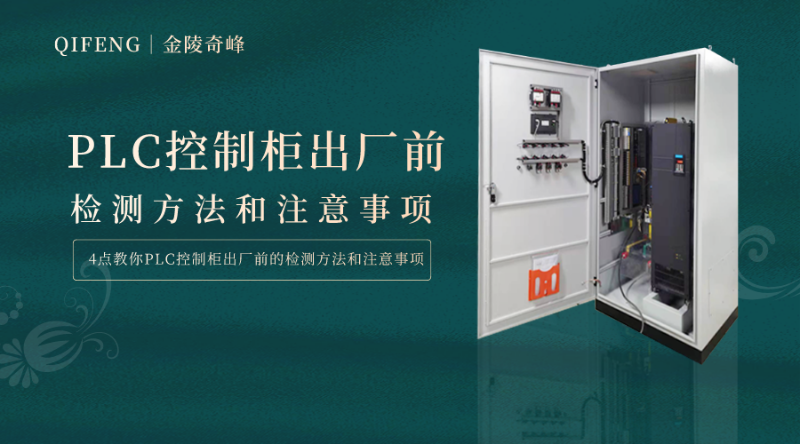

我們都知道PLC控制柜出廠前需要按設計要求進行試驗，符合各項標準后方可出廠。PLC控制柜、變頻控制柜等出廠檢驗應注意的事項，江蘇奇峰電氣制造有限公司專注生產成套低壓電氣設備廠家，致力于PLC控制柜的研發、設計、生產于一體企業。今天奇峰小編教你PLC控制柜出廠前的檢測方法和注意事項。

一、試驗前的準備

1、通電測試前，需要切斷PLC控制柜的所有電源開關。

2、PLC或DCS卡與外部的連接需要完全切斷，檢查端子、導線和設備接線是否壓縮。

3、電源線的虛擬連接將導致控制柜中的儀表短路或燒毀。

4、檢查各儀表及儀表的硬件設置是否符合設計要求；檢查端子板的電源設置和電路設置是否與圖紙的設計要求一致。

二、通電測試

1、從主電源逐個接通電源。通電前，檢查開關輸入側電壓和輸出側阻抗是否在正常范圍內，檢查輸出側電阻。如果很小，分析原因。控制柜內的儀表不允許同時向多臺儀表送電，應按順序逐個送電檢測。

2、在接通主電源之前，先確認交流電壓水平是否符合要求。交流電源是否有兩條進線不自動切換。出現上述情況時，應嚴格處理，避免并聯。如果有自動切換，測試雙電源自動切換裝置是否能在無負載情況下正常工作。

3、交流電源正常時，向直流電源供電。檢查直流電源輸出電壓是否正常，是否正常送至每個直流開關的入口側。

4、檢查每個電氣設備端子的直流電源時，不要忘記PLC擴展模塊的電源端子。測試結束后，可以暫時關閉未使用的儀器，等待下一次測試。

三、信號注入

模擬信號測試：使用信號發生器向儀器注入信號時，確認注入點的性質和信號發生器的輸出類型。需要明確，不允許將電壓信號注入電流信號輸入端子。AI輸入端應根據信號類型（二線制、四線制、電壓、電阻、MV等）在儀表信號輸入端注入相應的信號。需要注意的是，如果選擇錯誤的信號，將導致信號發生器或儀器燃燒。

四、注意事項

1、當儀器、儀器或PLC通電時，如果電流信號注入電流信號輸出端子，儀器將被燒毀。

2、此外，電阻檔不能用于測量帶電控制設備或部件的電阻或通斷。如果違反，阻力裝置將被燒毀。

3、精密電阻箱是可調節電阻并顯示電阻值的變阻器。它只能用作模擬電阻溫度信號源，不能用作各種檢測試驗的可變電阻。

4、電流表串聯到電路上檢測電流時，電流范圍應清晰，檔位選擇正確。
